РОССИЙСКОЕ ПРОИЗВОДСТВО • DN 15 - 1200

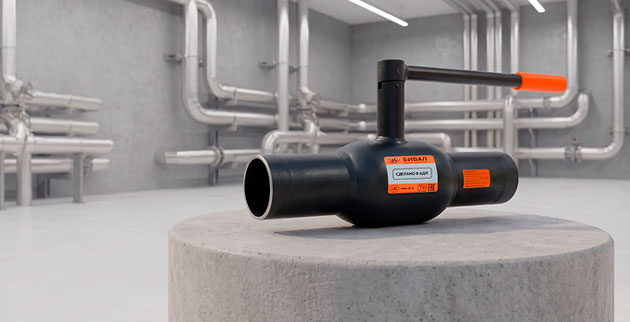

Стальные шаровые краны

30+
лет срок эксплуатации
А
класс герметичности
-60°C
хладостойкое исполнение
Перейти в каталог

Основные преимущества

Ключевые характеристики стальных шаровых кранов БИВАЛ®,
подтвержденные производством и испытаниями.

Контроль качества
на каждом этапе

100 % кранов проходят тест
на плотность и герметичность по ГОСТ 21345.

Контроль качества на каждом этапе

CAD
библиотека

Полная линейка кранов DN15–1200 на современном оборудовании ведущих мировых производителей.

Газовое исполнение

Газовое
исполнение

Дополнительные испытания воздухом давлением Рраб. 1,2 МПа, изоляция усиленного типа.

Газовое исполнение

Срок эксплуатации более 30 лет

До 20 000 циклов открытия-закрытия
при правильных условиях эксплуатации.

Различные типы управления

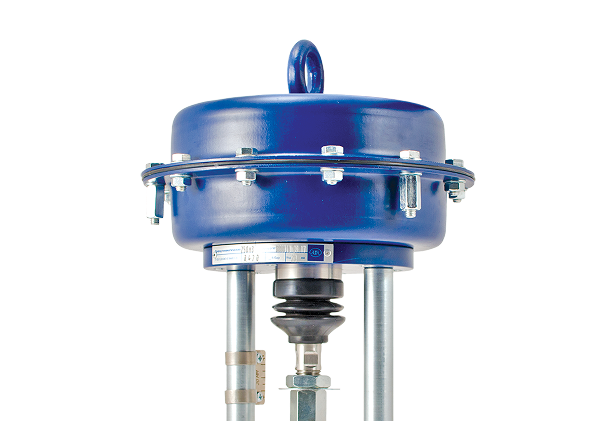

Рукоятка, редуктор, электро- и пневмопривод.
Самосмазывающиеся материалы.

Серии кранов БИВАЛ®

Подберите оптимальную серию под рабочую среду и параметры системы.

Кран шаровой для теплоснабжения

теплоснабжение вентиляция кондиционирование
DN 15-1200 мм
PN 1,6 / 2,5 / 4,0 МПа
Присоединение Ф/Ф, С/С, Ф/С, Р/Р, Р/С
Т рабочей среды до +200°C
Опции: измерение давления в системе, перепада давления на кране и расхода.
Перейти в каталог Перейти в CAD библиотеку

Кран шаровой газовый

газоснабжение ГРП и ГРУ магистрали
DN 15-500 мм
PN 1,6 / 2,5 / 4,0 МПа
Присоединение Ф/Ф, С/С, Ф/С, Р/Р
Т рабочей среды -60...+80°C
Дополнительные испытания воздухом давлением Рраб. 1,2 МПа, антикоррозийная изоляция усиленного типа.
Перейти в каталог Перейти в CAD библиотеку

Кран шаровой регулирующий

регулирование потока тепловые пункты автоматизация
DN 15-300 мм
PN 1,6 / 2,5 / 4,0 МПа
Присоединение Ф/Ф, С/С
Т рабочей среды до +200°C
Специальный профилированный шар для плавного регулирования расхода рабочей среды.
Перейти в каталог Перейти в CAD библиотеку

Кран шаровой для технологических сред

нефтепродукты масла промышленность
DN 15-500 мм
PN 1,6 / 2,5 / 4,0 МПа
Присоединение Ф/Ф, С/С, Ф/С
Т рабочей среды -60...+200°C
Уплотнения повышенной износостойкости для работы со сложными и агрессивными средами.
Перейти в каталог Перейти в CAD библиотеку

Маркировка

КШ
1
Т
2
Х
3
12
4
100
5
25
6
С/С
7

Расшифровка структуры условного обозначения кранов БИВАЛ®

1 Тип арматуры: КШ — Кран шаровой стальной БИВАЛ®.
2 Назначение и серия крана: Т — для теплоснабжения и воды; Г — газовый (для природного и сжиженного газа); Р — регулирующий; М — для нефтепродуктов, ГСМ и технологических сред.
3 Климатическое исполнение: (без индекса) — стандартное исполнение (от -40°C); Х — хладостойкое исполнение (до -60°C).
4 Материал корпуса и конструктивное исполнение штока: первая цифра: 1 — углеродистая сталь (Ст20), 3 — хладостойкая сталь (09Г2С), 4 — нержавеющая сталь (12Х18Н10Т); вторая цифра: 2 — стандартный шток под рукоятку/редуктор, 3 — удлиненный шток для подземной установки.
5 Номинальный диаметр (DN): 015…1200 — условный проход в миллиметрах (например, 100 = DN 100 мм).
6 Номинальное давление (PN): 16 — 1,6 МПа (16 бар); 25 — 2,5 МПа (25 бар); 40 — 4,0 МПа (40 бар).
7 Тип присоединения к трубопроводу: С/С — сварка/сварка; Ф/Ф — фланец/фланец; Ф/С — фланец/сварка; Р/Р — резьба/резьба; Р/С — резьба/сварка.
Листать далее ↓

Примеры маркировки

КШТ.12.015.40.Р/Р — кран шаровой, теплоснабжение, обычное исполнение, Ст20, стандартный шток, DN15, PN 4,0 МПа, резьба/резьба.

КШГХ.32.150.25.С/С Н штока 1000 мм — кран шаровой газовый, хладостойкий, 09Г2С, удлинённый шток, изоляция усиленного типа, DN150, PN2,5 МПа, сварка/сварка.

Производство АДЛ

Полный производственный цикл в России

Завод АДЛ в п. Радужный (Коломенский р-н, МО). Современный станочный парк с ЧПУ, роботизированные сварочные комплексы и порошковая окраска.

Склад

Постоянное наличие ходовых диаметров на складе готовой продукции.

Лаборатория

Контроль химического состава сталей, УЗК сварных швов и ресурсные испытания.

Собственная разработка
конструкторского департамента

Конструкция кранов БИВАЛ® спроектирована с учетом российских условий эксплуатации, перепадов температур и повышенных нагрузок на трубопровод.

Карта офисов и дистрибьюторы

Региональная сеть АДЛ представлена 25 официальными представительствами на всей территории России: от Санкт-Петербурга до Владивостока, а также на территории республик Беларусь (Минск) и Казахстан (Алматы, Астана).

Мы поддерживаем более 86 дистрибьюторских соглашений с различными компаниями из крупных промышленных и региональных центров.

28
офисов
>86
дистрибьюторов
35
сервисных центров
Минск Санкт-Петербург Москва и п. Радужный Ярославль Нижний Новгород Воронеж Ростов-на-Дону Краснодар Волгоград Саратов Казань Самара Уфа Пермь Екатеринбург Челябинск Тюмень Омск Новосибирск Кемерово Красноярск Иркутск Хабаровск Владивосток Астана Алматы

Наши региональные представительства

Владивосток
Волгоград
Воронеж
Екатеринбург
Иркутск
Казань
Кемерово
Краснодар
Красноярск
Нижний Новгород
Новосибирск
Омск
Пермь
Ростов-на-Дону
Самара
Санкт-Петербург
Саратов
Тюмень
Уфа
Хабаровск
Челябинск
Ярославль
Алматы, Астана (Казахстан)
Минск (Беларусь)

Оборудование на объектах

Котельная и трубопроводная арматура БИВАЛ
Магистральные тепловые сети
Деловой центр Москва-Сити
ММДЦ «Москва-Сити»
Промышленный комплекс
Производственно-складской комплекс АДЛ
Сборка и испытания кранов БИВАЛ
Сборочный участок кранов БИВАЛ®
Современный жилой комплекс
Инженерные системы ЖК комфорт-класса
Промышленный трубопровод
Нефтегазовый комплекс
Котельная и трубопроводная арматура БИВАЛ
Магистральные тепловые сети
Деловой центр Москва-Сити
ММДЦ «Москва-Сити»
Промышленный комплекс
Производственно-складской комплекс АДЛ
Сборка и испытания кранов БИВАЛ
Сборочный участок кранов БИВАЛ®
Современный жилой комплекс
Инженерные системы ЖК комфорт-класса
Промышленный трубопровод
Нефтегазовый комплекс
Высотные жилые башни
Высотные комплексы бизнес-класса
Механообработка деталей кранов
Контроль качества на производстве АДЛ
Бизнес-центр
Многофункциональные деловые центры
Объекты городской инфраструктуры Москвы
Объекты городской инфраструктуры
Краны больших диаметров DN 1200
Шаровые краны БИВАЛ® больших диаметров
Реконструкция исторических зданий
Реконструкция административных зданий
Высотные жилые башни
Высотные комплексы бизнес-класса
Механообработка деталей кранов
Контроль качества на производстве АДЛ
Бизнес-центр
Многофункциональные деловые центры
Объекты городской инфраструктуры Москвы
Объекты городской инфраструктуры
Краны больших диаметров DN 1200
Шаровые краны БИВАЛ® больших диаметров
Реконструкция исторических зданий
Реконструкция административных зданий

Сертификаты

ЕВРАЗИЙСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ
СЕРТИФИКАТ СООТВЕТСТВИЯ
EAC № ЕАЭС RU С-RU.АИ30

ПРОДУКЦИЯ: Краны шаровые стальные торговой марки «БИВАЛ» DN 15–1200.

ИЗГОТОВИТЕЛЬ: ООО «ПK АДЛ», Россия, Московская обл., п. Радужный.

ЕВРАЗИЙСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ
ПРИЛОЖЕНИЕ
Перечень стандартов и технических регламентов ТР ТС 010/2011, ТР ТС 032/2013.
RUSSIAN FEDERATION
СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р

Настоящий сертификат удостоверяет, что шаровые краны БИВАЛ соответствуют требованиям ГОСТ.

СИСТЕМА ДОБРОВОЛЬНОЙ СЕРТИФИКАЦИИ «ПРИБОР-ЭКСПЕРТ»
Рег. № РОСС RU.31578.04ОЛН0

Подтверждение сейсмостойкости 9 баллов по шкале MSK-64.

RUSSIAN FEDERATION
СИСТЕМА ДОБРОВОЛЬНОЙ СЕРТИФИКАЦИИ
«ПРОМТЕХСТАНДАРТ»
ПГ
ИСО 9001
ПРИЛОЖЕНИЕ № 1
К сертификату соответствия
ОРГАН ПО СЕРТИФИКАЦИИ

Применительно к видам работ: Проектирование, разработка, производство, поставка, обслуживание трубопроводной арматуры DN15–1200 PN1,6–4,0 МПа температуры от -60°C до +200°C.

ОРГАН ПО
СЕРТИФИКАЦИИ
МОСКВА
Руководитель органа _______ А.И. Минаев
Эксперт _______ А.А. Попова

Шаровые краны «Бивал» отвечают всем необходимым требованиям нормативных документов, действующих в Российской Федерации, и имеют следующие сертификаты и разрешения:

  • Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» № ЕАЭС N RU Д-RU.РА01.В.56774.
  • Декларация соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» № RU С-RU.АИ30.02204.
  • Сертификат соответствия требованиям технического регламента № Р001 № 30 подтверждает соответствие требованиям ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64).
  • Сертификат соответствия системы менеджмента качества требованиям стандарта ISO 9001:2008.
  • Сертификат соответствия требованиям европейской директивы на оборудование, работающее под давлением PED 97/23/EC, сертификат Det Norske Veritas № 8191-2016 CE-MCW-ACCREDIA.
